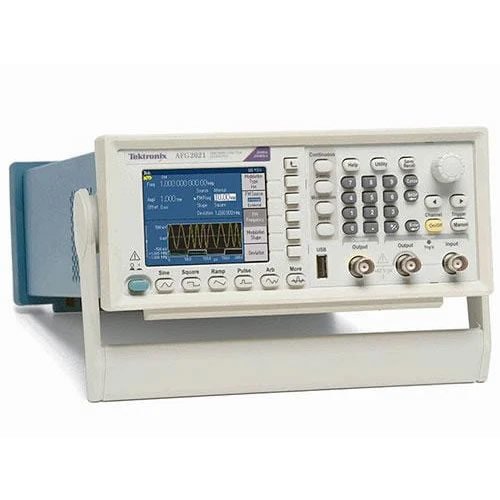

在電子工程的廣袤世界里，波形發生器是一個不可或缺的工具，它能夠產生各種形狀和特性的電信號，為各種電子設備的測試、調試和研發提供了關鍵的支持。那么，它是如何實現這一神奇功能的呢？讓我們深入探究其技術原理。
一、基本概念
波形發生器的核心任務是生成具有特定形狀、頻率、幅度和相位的電信號。常見的波形包括正弦波、方波、三角波等。
二、直接數字合成（DDS）技術
這是現代波形發生器中廣泛應用的一種技術。其工作原理是基于數字方式合成波形。
首先，通過一個頻率控制字來確定輸出信號的頻率。這個頻率控制字與一個相位累加器相結合，每次時鐘脈沖到來時，相位累加器的值增加頻率控制字的值。
然后，累加器的輸出作為地址輸入到一個正弦查找表中。查找表中存儲了正弦波一個周期內的離散數值。通過讀取這些數值，并經過數模轉換器（DAC）轉換為模擬信號，就得到了近似的正弦波。
通過調整頻率控制字的值，可以改變輸出信號的頻率；調整 DAC 的參考電壓，可以改變輸出信號的幅度。
三、模擬合成技術
除了 DDS 技術，還有模擬合成技術。
比如，使用 RC 振蕩器可以產生正弦波。通過調整 RC 電路的參數，可以改變振蕩頻率。
對于方波和三角波，可以使用比較器和積分器來實現。將一個緩慢變化的信號（如通過 RC 電路得到的斜坡信號）輸入到比較器，其輸出就是方波。再將方波通過積分器，就可以得到三角波。
四、鎖相環（PLL）技術
在一些高性能的波形發生器中，鎖相環技術也常常被采用。
PLL 可以通過比較輸入?yún)⒖夹盘?hào)和反饋信號的相位差，來調整壓控振蕩器（VCO）的輸出頻率，使其與參考信號保持固定的相位關系，從而實現精確的頻率合成。
五、波形調制技術
為了滿足更復雜的需求，波形發生器通常還具備調制功能。
常見的調制方式包括幅度調制（AM）、頻率調制（FM）和相位調制（PM）。通過改變調制信號的參數，可以在基礎波形上疊加調制效果，從而產生各種豐富多樣的信號。
總之，波形發生器的技術原理是一個融合了數字電路、模擬電路和信號處理等多方面知識的復雜領域。不斷發展的技術使得波形發生器能夠生成更加精確、穩定和多樣化的波形，為電子領域的發展提供了強大的動力。
