羅德與施瓦茨公司的新型R&S SMB100B微波信號發生器提供四種頻率選擇，每種頻率涵蓋8 kHz至12.75 GHz, 20 GHz, 31.8 GHz或40 GHz，為模擬微波信號產生帶來出色的輸出功率，頻譜純度，非常低的近相噪聲，幾乎沒有寬帶噪聲。

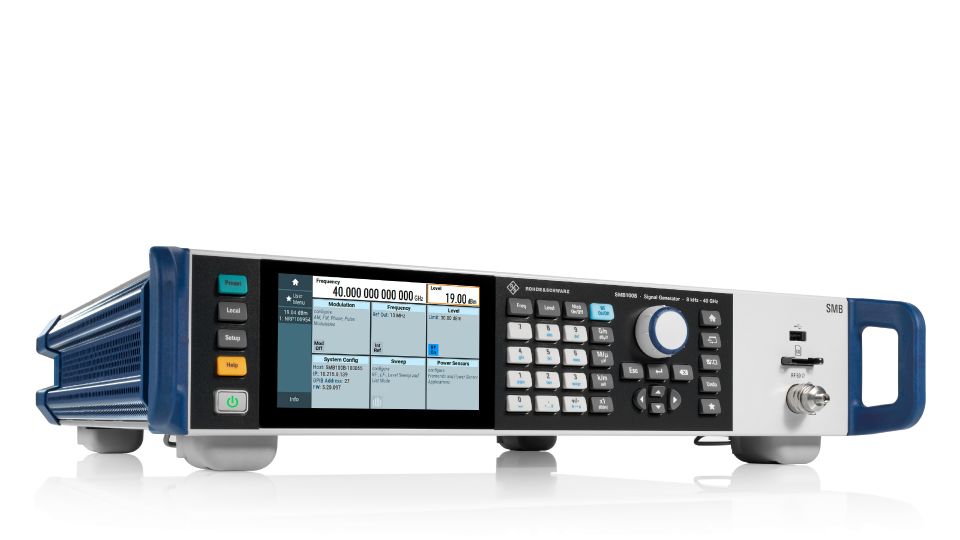

　　R&S SiMB1008微波信號發生器在中檔產品中具有出色的性能。(圖片來源:羅德與施瓦茨公司)

　　羅德與施瓦茨公司的新型R&S SMB100B模擬微波信號發生器提供了卓越的、市場領先的性能，可在中低端產生高達40 GHz的模擬信號。由于其易于操作和全面的功能，多功能R&S SMB100B現在是所有需要干凈模擬信號或8 kHz至40 GHz高輸出功率的應用的首選。典型的應用包括測試?yán)走_(dá)接收機、半導體元件、上變頻器、下變頻器或放大器。高輸出功率和低相位噪聲使其成為模擬阻塞測試干擾源的理想選擇。

　　R&S SMB100B微波信號發生器具有信號純度，結合了非常低的單邊帶(SSB)相位噪聲，出色的非諧波抑制以及所有載波頻率的低寬帶噪聲。對于尋求更好的近相噪聲和頻率穩定性，以及更少的基于溫度的性能變化的用戶，除了標準的OXCO參考振蕩器外，還可為所有頻率范圍提供更高性能的版本。除了常規的10mhz參考頻率外，用戶還可以選擇1mhz至100mhz以及1ghz參考頻率信號?？蛇x的高輸出功率在20 GHz時測量為25 dBm，在40 GHz時測量為19.5 dBm，通過鍵碼激活，因此用戶可以隨時安裝?？紤]到儀器所覆蓋的微波頻率范圍，R&S SMB100B微波信號發生器重量輕(10.7公斤)，結構緊湊，可安裝在19英寸的機架上，高度僅為兩個機架單元。

　　R&S SMB100B本身直接輸出的電平精度非常好。隨著所需信號頻率的每一次增加，獲得設備正確電平輸入的挑戰也在增加:R&S SMB100B支持兩個額外功能，以補償由額外測試夾具、電纜或放大器設置引起的路徑損耗和信號變化。這些特性有助于在參考平面(即在被測設備的輸入端)提供所需的功率水平。其中之一是用戶校正功能(UCOR)，如果設置的頻率響應已知且穩定，則進行補償。然而，仍然有未知的因素，特別是如果設置包括額外的有源設備，如放大器。然后，帶有外部附加放大器的設置的頻率響應可以隨電平或溫度而變化。閉環功率控制可以通過連續測量被測設備的輸入電平來補償所有這些變化，即在所需的參考平面上，使用合適的R&S NRP功率傳感器將其測量的電平反饋給發電機以相應地調整輸出功率。關于這個用例的更多細節可以在應用程序說明1GP141中找到。

　　R&S SMB100B在每個細節上都是用戶友好的。用戶可以創建他們自己的定制菜單，這樣他們最常用的參數總是可用的。他們可以生成代碼來自動測量，首先使用SCPI宏記錄器在測量設置和運行時手動進行測量，然后使用代碼生成器以MATLAB?等語言導出指令。由于R&S Legacy Pro, R&S SMB100B(和其他羅德與施瓦茨測試設備)可以直接用于模擬其他儀器，如R&S SMB100A或競爭對手的儀器，作為使用現有代碼的插入式替代品。

　　羅德與施瓦茨公司現已推出高達40 GHz的新型R&S SMB100B微波信號發生器，并擴展了R&S SMB100B模擬信號發生器系列，其已建立的射頻型號高達6 GHz。
