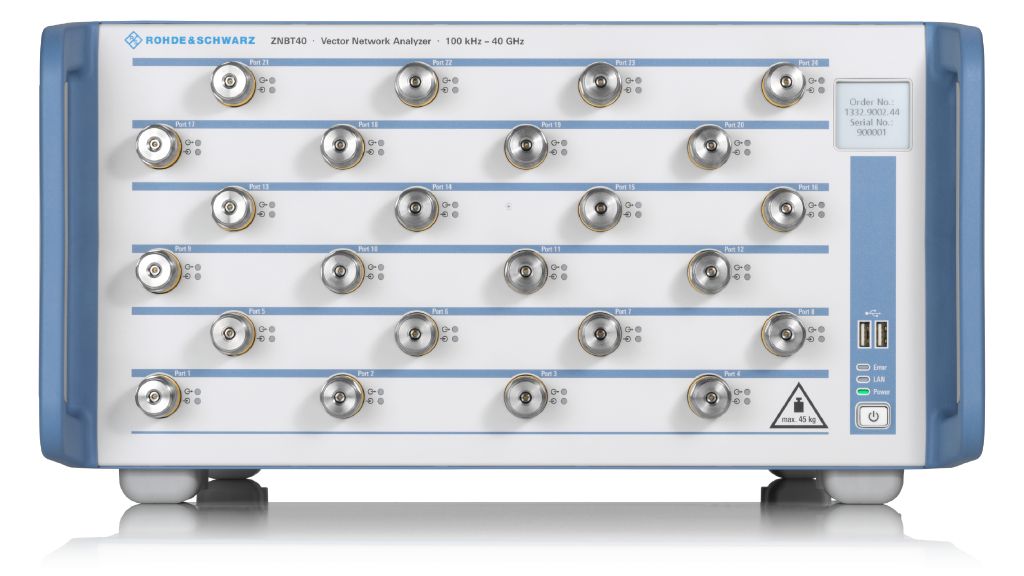

R&S?ZNBT 是一款多端口矢量網絡分析儀，能夠提供最多 24 個全集成式測試端口。該儀器可以同步測試多臺被測設備，或測量一臺最多帶 24 個端口的被測設備。R&S?ZNBT 能夠提供全集成式測試端口，是一款真正的多端口矢量網絡分析儀，并具備出色的動態范圍、輸出功率電平和測量速度。頻率范圍高達 40 GHz。

　　真正的多端口矢量網絡分析儀

　　適用于高難度多端口測量的平臺

　　R&SZNBT的每個測試端口均配備一個反射計。這種設計可以解決基于開關矩陣的多端口系統中常出現的損耗問題。因此，R&SZNBT可以提供寬動態范圍、高輸出功率、低線聲以及卓越的原始方向性和負載匹配。

　　重視速度

　　測試時間短，提供各種控制接口

　　儀器的多端口架構支持在所有被測設備端口上同步進行測量。這樣可以同步捕獲和處理所有端口的數據,與基于開關矩陣的多端口系統相比顯著縮短了掃描時間。數字接口有助于加快自動測試速度，以便在測試裝置中同步外部組件。處理器 I/O 接口可用于控制外部零件處理器。

　　多功能選件和固件特性

　　復雜的有源和無源組件分析

　　模塊性能增強，尺寸減小，需要進行復雜的測試。R&SZNBT提供豐富的選件和功能:

　　1超過 100 個跡線和通道，可針對復雜組件進行特性測量

　　廣泛的嵌入/去嵌選件

　　放大器和混頻器變頻測量

　　時域分析，具有選通功能并可顯示眼圖

　　多端口校準

　　提供各種校準方法和設備

　　R&SZNBT提供 TOSM、TSM、TRULRL和 UOSM 等各種校準方法，適用于廣泛應用。分析儀可與大量的校準附件結合使用，包括手動校準套件和提供至多 24 個端口的自動校準單元，能夠滿足所有的用戶校準需求。
