主要特點

　　系統頻率范圍：10 MHz 至 110 GHz動態范圍高達 130 dB（典型值）兩個測試端口，1.0 mm 陽性R&S?ZVA67 基本單元可用作獨立裝置

　　儀器概念和亮點

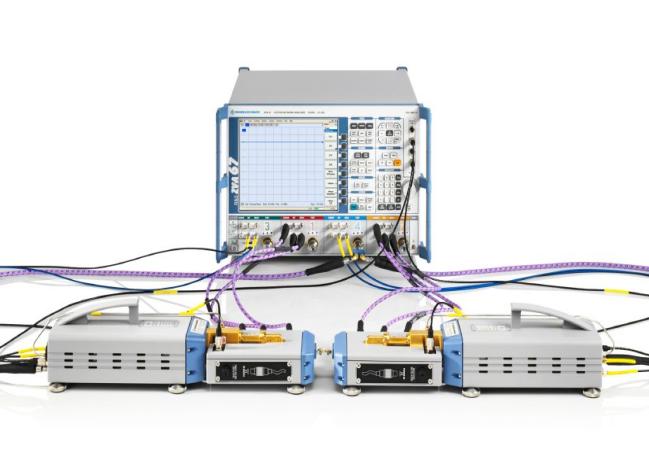

　　R&S?ZVA110 的頻率范圍介于 10 MHz 至 110 GHz。它以 R&S?ZVA67 四端口矢量網絡分析儀為基礎，并包含所有系統組件以無縫進行連續掃描（03 和 13 型號）

　　亮點：

　　電子功率控制和功率掃描結合羅德與施瓦茨功率測試頭端，功率校準頻率高達 110 GHz輸出功率高達 +8 dBm

　　系統配置靈活性

　　系統可以使用包含的 R&SZVA-Z110E 變頻器(無雙工器)重新進行配置，以設置組合解決方案。因此，分析儀可結合 WR10 波導連接器法蘭，并在 75 GHz 至 110 GHz 頻率范圍內提供一流性能。

　　組合解決方案的基礎

　　R&SZVA110 可輕松進行重新配置以組成組合解決方案，將 R&SZVA67 基本單元和 R&SZCxx與R&SZVA-Zxx 臺米波變頻器結合在一起(需要使用附加電纜和適配器)。

　　型號適用于個性化系統集成

　　R&SZVA110*.03 和*.13 型號(大功率型號)包含所有射頻和控制電纜。但是，晶圓上安裝等部分應用需要使用用戶提供的長度不一的射頻電纜。為了節省不必要的費用，R&SZVA110*.05 和*.15 型號不含射頻電纜。

　　利用 R&S?ZVA67 的完整功能

　　不使用頻率擴展設備而操作 R&SZVA67 的時候，基本單元的性能不受限制:至多可提供四個內部信號源以用于混頻器、變頻器/接收機和收發模塊測量，并具備一流的靈敏度、動態范圍和頻率范圍。信號源相位控制支持真實差分和多路徑傳播測試。所有 R&SZVA67 選件均可安裝，并可以使用 R&SZVAXTRM67擴展單元進一步擴展功能。
