特性
? 每臺2U設備提供16個400G端口，可 實現高密度高速以太網解決方案。
? 每個模塊均支持以下端口密度：
- PAM4：1x400G、2x200G、 4x100G、8x50G以太網。
- NRZ：1x200G、2x100G、 4 x 50G、 2 x 4 0G、 8 x 25 G 、 8x10G以太網（支持NRZ編碼可能需要可選的授權）。
? 提供單端口升級。
? 高密度64xQSFP28端口選項 － 需 要外部附件和授權。
? 支持所有可支持速度和完整分支 的以太網（FEC）、自動協商（AN）、鏈路培訓（LT），包括8x50GAN/LT。
? 提供第2/3層路由/交換協議測試和數據中心測試例。
優勢
? 業界密度領先的QSFP-DD測試設備。
? 單平臺PAM4和NRZ解決方案。
? 提供適用于多種服務的大容量測試。
? 通過授權方式提供8至16端口升級。
原生QSFP-DD測試平臺
目前，網絡帶寬需求正在以快速持續增長。網絡設備制造商也在開發靈活性極高的新產品，為最新一代高速以太網設備提供支持。與此同時，運營商和超大規模數據中心也開始部署多速率聯網基礎設施來滿足這一不斷成長的市場。面對這些多速率要求，客戶都希望獲得密度更高的測試設備，以及驗證下一代路由器和數據中心結構所需的靈活性。

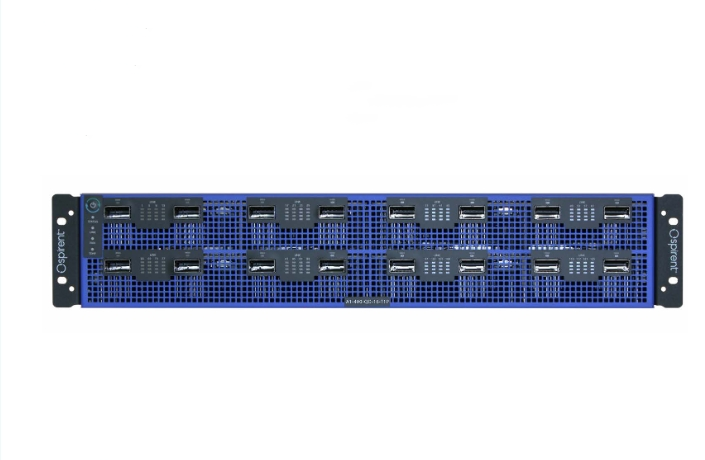

思博倫A1400G以太網測試模塊架構的開發目標就是滿足這些具體的需求，其領先的 QSFP-DD測試密度在業界占據著領先地位，比最接近的競品高出一倍。思博倫的原生QS FP- DD平臺是 一 種2U機架式設備，在配置后每個端口可支持（PAM4）400/200/100/50G以太網和（NRZ）200/100/50/40/25/10G以太網編碼。
該設備還支持所有速度下的自動協商和鏈路培訓，包括8x50GAN/LT。目前，思博倫正向有意升級現有硬件的客戶提供換購優惠，使客戶具備支持自動協商、鏈路培訓和NRZ編碼的能力。該A1設備支持思博倫的智能端口技術，利用該特性可以對單個端口進行升級，實現最高的價值和靈活性。思博倫還提供一種高密度100G模式選項，可利用單個QSFP-DD支持4xQSFP28，使單個2U平臺能夠支持最多64個100G以太網端口。
應用
云計算/流服務 －在線速率下驗證數千個流的數據層服務質量（QoS），并測試交換機和路由器上復雜的路由、數據中心和接入?yún)f(xié)議。
數據中心ToR和EoR交換機與結構 －驗證超大規模下一代多TB云數據中心結構的轉發性能、時延、MAC容量和功能性能力。該平臺將實現255個系統的同步授時，且不需要外部的授時設備或?qū)I(yè)的布線方式。
TB級路由器 － 利用大規模多協議拓撲結構來測試最新一代的核心路由器。
促進生產力
? Intelligent Results?
? 可由用戶定義的健康指標視圖能夠提供實時健康監視和錯誤隔 離能力，使工程師可以準確、快速地找出錯誤，甚至在最復雜 的測試配置中也可輕松應對?？啥ㄖ频臅r間系列圖表及其疊加的事件，可以提供實時指標與系統事件之間的關聯，實現問題 的快速調試并加快開發進程。
? 現代Web用戶界面下的高性能數據庫包含數十億的實時結果， 可用于驗證測試，查明問題，并且提供可定制的報告。
? 提供更多有緊密關聯的結果，以及發現隱秘缺陷所需的更多信 息。由于擁有了更大的覆蓋范圍和更多的信息，思博倫能夠更 快找出答案，而且只需要一次運行測試即可完成其它測試工具 需要多次運行才能達到的效果。
? 所涉及的流會使用實時結果數據開發，對堆積如山的數據進行 實時過濾，并且只顯示出真正有意義的結果。
? 利用Command Sequencer（可視編程）和GUI至腳本轉換能 力可以實現強大的自動化，使測試運營商能夠：
- 構建充滿壓力的精密自動化測試例，而且無需任何編程經驗。
- 將多個獨立的測試例組合到單次運行中，節省大量的回歸測試時間。
- 在極短的時間里即可開發出一個廣泛的自動化測試例目錄。
- 只需一條命令行即可將自動化測試例導出，實現可與任何自 動化回歸系統集成的精簡測試執行過程。
廣泛、靈活的報告能力
所有協議上關鍵變量的實時統計數據。使用思博倫的iTest平 臺，您的被測設備結果可以很方便地與思博倫的結果形成關聯和對比。
通過思博倫XStream實現的增強性能模式
XStream模式可以提高流量生成和協議規模能力，滿足路由和交 換測試需求的未來增長，為您在400G設備中的投資提供進一步的保護。
技術規格
| 產品特性 | 描述 |
| MSA接口 | QSFP-DD |
| 運行模式 | PAM4 ? 400/200/100/50G以太網；NRZ ? 200/100/50/40/25/10G以太網。 |
| 線路時鐘和包時間戳記 | Stratum-3差率振蕩器是默認的時間源。發送線路時鐘為精確的額定以太網速率 ，出廠時為+/- < 1 PPM。 運行15年后的精度為+/- 4.6 PPM。 ? 幀時戳分辨率為2.5納秒 ? 可支持基于GPS和CDMA的外部時間源 ? 可支持基于IEEE 1588v2和NTP包的外部時間源 ? 可支持基于TIA/EIA-95B的外部時間源 |
| 設備時間同步 | 設備特性： ? 思博倫的專利自校準機箱間授時鏈接采用機箱控制器上的專用端口 ? 設備可實現+/- 20納秒的精確同步 ? 可采用菊花鏈方式將最多255臺設備連接成大型高密度測試 ? 通過外部GPS或CDMA網絡同步 ? 使用IEEE 1588或基于NTP包的方法 ? 包含TIS/EIA-95B授時輸入 |
| 運行溫度范圍 | 支持從41°至86°F（5°至30°C）環境溫度。20%至80%相對濕度。 |
| 交流輸入范圍 | 180 ? 264 伏交流電 |
| 最大功率 | 每個機架最大4500瓦 |
| 產品重量 | 安裝單元重量：59磅（26.7千克） 運輸重量：73磅（33.12千克） |
| 產品尺寸 | 29.5 x 17.7 x 3.35英寸（長寬高） 74.9 x 45 x 8.5厘米（長寬高） |
| 思博倫TestCenter第2至3層生成器和分析器 | |
| 流數量 | ? 統計數/流@400G/200G/100G/50G/40G/25G/10G；Tx=32K、Rx=32K（注：通過思博倫XStream 可實現TX=64K、RX=128K @400G的流數量）。 ? 流域可變，從而能夠創建出數十億個流。 ? 統計項目/流： 發送計數（幀）、接收計數（幀）、發送幀速率、接收幀速率、發送 速率、接收速率、接收信號計數（幀）、平均時延（微秒）、最小時延（微 秒）、最大時延（微秒）。 |
| 路徑數/原始流塊 | 使用列表修改器（List Modi?er）時為 255個 (注：通過思博倫XStream 可實現400G下的511個) |
| 幀發送模式 | 基于端口（按端口速率）、基于流（按流速率）、突發、定時、步進傳輸、手動調度器模式、帶獨 特種子的隨機幀尺寸。 |
| 最小/最大幀尺寸（帶CRC） | 60至16,004 |
| 最小/最大發送速率 | 1包/ 3.43秒至線速率的101% |
| 實時發送流調整 | 在不停止流量發生器和分析器的情況下進行變化速率和幀長度配置，實現真正交互式的因果分析。 |
| 實時分析的單個流 統計數據 | 發送和接收幀計數及速率 ? 發送和接收第1層字節計數及速率 ? 亂序錯誤 ? FCS錯誤和速率 ? 最小、最大和平均時延（32K個流） ? 實時丟幀計數 ? 平均序列統計數據 |
| 流控制 | 支持優先級流控制 |
| 實時分析的單個端口 統計數據 | 發送和接收幀計數及速率 ? 發送和接收第1層字節計數及速率 ? 亂序錯誤 ? PRBS錯誤 ? FCS錯誤和速率 |
| 發送時戳分辨率 | 2.5納秒發送時戳分辨率，帶機箱內和機箱間同步。 |
| 支持的封裝 | ? 第2層：Ethernet II、802.1Q、802.1ad、FCoE ? 第3/4層：IPv4、IPv6、TDP、UDP |
| 支持的發送特征能力 | 完全兼容思博倫的硬件，包含序列號和高精度時戳。 |
| 捕獲緩存尺寸 | 每個端口8 MB |
| 捕獲緩存控制 － 當調試 時很難找到硬件或協議問 題時，思博倫TestCenter 特有的報文捕獲能力可以 實現最大的效能。 | 內含多個運行模式，其中包括：按協議域過濾、按字節偏差和范圍過濾、存儲片段或完整幀、存儲特征或所有幀、存儲帶數據層的發送/接收控制層、控制層流量實時模式，以及在結尾時循環或停止緩存。用戶定義的模式定義可以在邏輯上組合8個過濾器，總共最多32個字節。這些模式可以應用于啟動、過濾或停止報文捕獲。除用戶模式外，過濾、啟動和停止捕獲還包含下列預先定義好的事件：FCS、PRBS、IPv4校驗和、TCP/UDP/IGMP校驗和，以及序列錯誤過小、過大、巨型和用戶定 義的幀尺寸，IPv4、IPv6、TCP、UDP和IGMP包，以及出現的測試特征和測試ID匹配。每個事件都 可以獨立設置為忽略、包含或排除。支持UDC（用戶定義的計數器）、捕捉字節偏移模式、捕捉模 式匹配。 |
| 時延模式 | 基準測試支持LIFO、LILO、FIFO或FILO時延計算方法。 |
| 每個端口的路由插入表 (RIT)條目 | 用于動態標簽或隨機IP/MAC地址分配的1M個4字節條目 |
| 每個流的RIT或列表VFD | 每個流8個RIT插入表和每個流6個VFD插入表 |
| 第1層功能 | |
| QSFP-DD互聯 | 多速率（400G/200G/100G/50G/40G/25G/10G以太網）下的CR、SR、LR、FR、DR、PSM4。 |
| 介質支持和FEC選項 | 不同速度模式下的支持有所差異 ? 400G：400G BASE - SR16、400G BASE - DR4、400G BASE - LR8、400G BASE - FR8、 400GBASE-LR4、4x100GQSFP-DD LR，以及更多的MSA PMD ? 200G：200GBASE-SR4、200GBASE-PSM4、200GBASE-LR/FR4、以及更多的MSA PMD ? 100G：100GBASE-SR2、100GBASE-LR2、100GBASE-DR2，以及更多的MSA PMD ? RS-544 (KP4) FEC所有速度 ? 直連電纜（DAC）和主動光纜（AOC）扇出支持 NRZ支持因模塊速度模式和授權而有所差異 ? 200G：200GBASE-SR8 ? 100G：100GBASE-SR4、100GBASE-CR4、100GBASE-LR4，以及更多的MSA PMD ? 50G：25/50G Consortium 50GBASE-CR2 ? 40G：40GBASE-SR4、40GBASE-CR4、40GBASE-LR4 ? 25G：802.3by 25GBASE-CR、25GBASE-CRS、25GBASE-SR ? 10G：10GBASE-SR、10G銅線DAC ? QSFP28至SFP28扇出電纜選項 ? Clause 74 BASE-R FEC、Clause 91 RS-FEC和Clause 108 RS-FEC ? 25/50G Consortium 50GBase-R FEC CL74、25/50G Consortium 50GBase RS-FEC CL91 ? IEEE 25GBASE CR CL74、CL108、CR-S CL74、SR FEC CL108 ? 25/50G Consortium 25GBase-R FEC CL74、25/50G Consortium 25GBase RS-FEC CL91 |
| AN/LT（啟用/禁用） | 直連銅線（DAC），所有速度的AN/LT支持，包括8x50G模式。 |
| 第1層調試工具和特性 | CRTx Emphasis設置、Rx Eye視圖、FEC計數器、PRBS生成/檢查、前端L1綜述狀態、Xcvr MDIO訪 問、PCS監視、PCS 對齊、FEC錯誤注入、PCS隨機錯誤注入、第1層收發器自動微調命令。 |
| 第4至7層應用和安全性 | |
| 支持的IP版本 | IPv4和IPv6 |
| 封裝協議 | 802.1Q和802.1 Q-in-Q |
| 傳輸協議 | TCP、UDP |
| 數據協議 | HTTP、SIP和FTP、單播/組播RTSP，以及RAW TCP |
| 驗證協議 | 802.1x |
| 網絡接入?yún)f(xié)議 | DHCP和PPPoE |
| 網絡真實性分片 | 線速度限制、網絡時延、丟包和分片。 |
| 視頻協議 | RTSP/RTP、組播流、IGMPv2、IGMPv3和MLDv2 |
| 視頻編碼解碼器 | H.263和H.264 |
| 視頻質量測量 | MDI測量及探測圖像質量的其它統計數據 |
| 語音編碼解碼器 | G711A、G711U、G.723.1、G726-32、G.728和G729AB |
| 語音協議 | UDP上的SIP |
| 基礎包捆綁描述 | |
| A1-400-QD-16-350A | A1 16端口QSFP-DD 200G/100G/50G捆綁包 |
| A1-400-QD-16-400A | A1 16端口QSFP-DD 僅400G |
| A1-400-QD-16-550A | A1 16端口QSFP-DD 400G/100G/50G捆綁包 |
| A1-400-QD-16-700A | A1 16端口QSFP-DD 400G/200G/100G捆綁包 |
| A1-400-QD-16-750A | A1 16端口QSFP-DD 400G/200G/100G/50G捆綁包 |
| A1-400-QD-16-825A | A1 16端口QSFP-DD 400G/200G/100G/50G/40G/25G/10G捆綁包 |
| A1-400-QD-16-T1P | A1 16端口QSFP-DD 400G/200G/100G/50GT1設備 |
| 硬件升級（作為初次購買基礎捆綁包后的產品增補提供） | |
| HWO-A1-400-QD-16-100G | 適用于A1-400-QD-16-T1P的100G PAM4硬件速度選項 |
| HWO-A1-400-QD-16-200G | 適用于A1-400-QD-16-T1P的200G PAM4硬件速度選項 |
| HWO-A1-400-QD-16-400G | 適用于A1-400-QD-16-T1P的400G PAM4硬件速度選項 |
| HWO-A1-400-QD-16-50G | 適用于A1-400-QD-16-T1P的50G PAM4硬件速度選項 |
| HWO-A1-400-QD-16-NRZ100G | 適用于A1-400-QD-16-T1P的100G NRZ硬件速度選項 |
| HWO-A1-400-QD-16-NRZ10G | 適用于A1-400-QD-16-T1P的10G NRZ硬件速度選項 |
| HWO-A1-400-QD-16-NRZ200G | 適用于A1-400-QD-16- T1P的200G NRZ硬件速度選項 |
| HWO-A1-400-QD-16-NRZ25G | 適用于A1-400-QD-16- T1P的25G NRZ硬件速度選項 |
| HWO-A1-400-QD-16-NRZ40G | 適用于A1-400-QD-16- T1P的40G NRZ硬件速度選項 |
| HWO-A1-400-QD-16-NRZ50G | 適用于A1-400-QD-16- T1P的50G NRZ硬件速度選項 |
| HWO-A1-400-QD-16-PORT | 思博倫A1-400-QD-16-T1P單端口啟用 |
| HWO-A1-QSFP-DD-16-4QSFP28 | 適用于A1-400-QD-16-T1P 400G至4XQSFP28的硬件選項 |
| 軟件升級硬件升級（作為初次購買基礎捆綁包后的產品增補提供） | |
| HWO-A1-400-QD-16-100G-XS | A1-400-QD-16- T1P上的4X100GXSTREAM增強規模 |
| HWO-A1-400-QD-16-400G-XS | A1-400-QD-16- T1P上的400GXSTREAM增強規模 |
| SWO-A1-400-QD-16-MACSEC | ALPHA-1 16端口400G設備上的MACSEC軟件 |
系統要求
基于Windows的工作站，配備10/100/1000 Mbps以太網卡；以及運行圖形用戶界面所需的鼠標和彩色監視器。
基于Linux或Windows的工作站，用于編制腳本。
基于Mac、Linux或Windows的工作站，用于提供Rest API支持。
* 100G（QSFP28）高密度64x1
