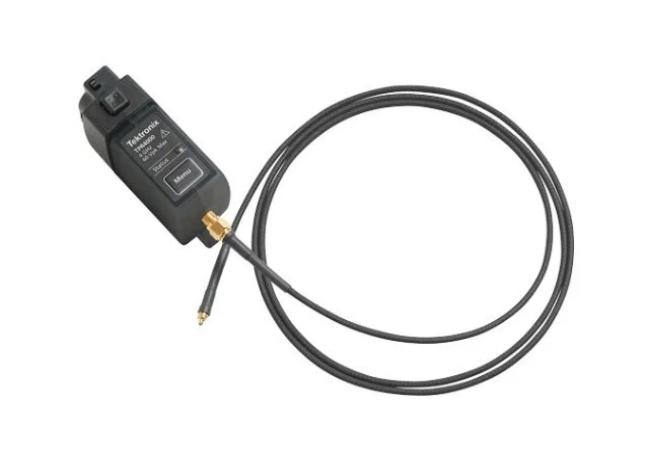

傳統的電源完整性應用通常使用無源或差分探頭來測量電源軌。隨著技術領域的不斷變化，設計師需要更高精度的紋波測量，并實現快速轉換以擴展到多個頻率范圍。新的設計挑戰要求使用新的測量設備，這些設備能夠最大限度地減少測量工具的噪聲，同時還可以提供更多帶寬，以便查看更多信號內容。超低噪聲 TPR1000/4000 電源滑軌探頭具有低精度負載（特別是在最靈敏的測量中），并提供低噪聲成分和高帶寬選項。

　　更多數據，更快的信號

　　新型電源紋波探頭可涵蓋高達 4 GHz 的電源軌瞬態事件，并提供 ±60V 的偏置電壓范圍，以測量從插頭到集成電路引腳的電源。它還提供 ±1V 的寬動態范圍，可以讓您在較高的電壓軌上查看線路上的頂降情況，或者查看負載或瞬態事件消耗大量電流的時間。利用這個強大的組合再配合使用正確的示波器，您不必?fù)?dān)心所看到的噪聲是否來自測試設備，也不必?fù)?dān)心是否會在系統中看到以前從未見過的干擾源。

　　克服連接挑戰

　　電力工程師面臨的挑戰是如何通過更小、更緊湊的設計獲得更高的能效。對汽車、工業和消費者市場的工程師來說尤其如此，其中典型的驗證需要探測至少 1 個或多個電源軌以及其他信號。由于間距緊湊、信號受到干擾和幾何組件尺寸較小，這對連接產生了新的限制。

　　電源紋波探頭附帶模塊化的靈活連接選項，可滿足大多數需求?，F(xiàn)在，在已連接電源軌的表面貼裝組件上焊接時，可以使用 MMCX 鎖扣連接，使測試設置變得輕而易舉。
